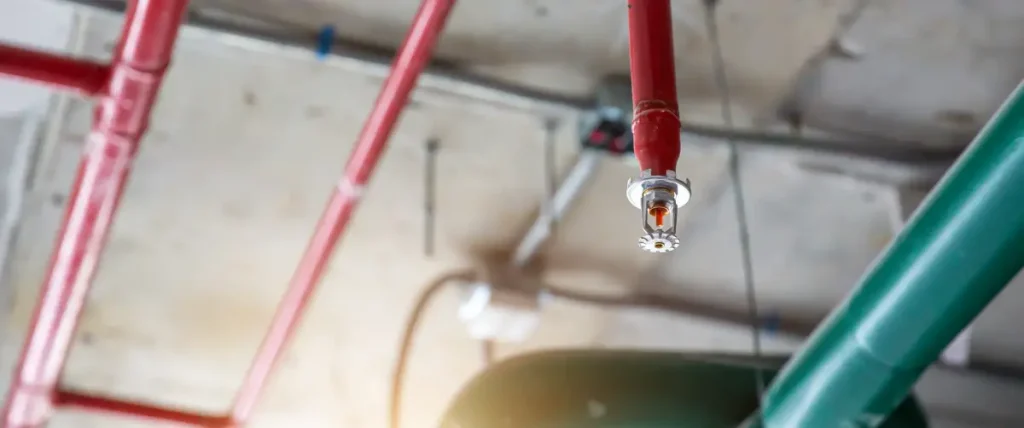

Otel odalarının, alışveriş merkezlerinin veya büyük kapalı otoparkların tavanına baktığınızda küçük metal başlıklara sahip tesisatlar mutlaka dikkatinizi çekmiştir. O küçük metal cihazlar, dünyada her yıl binlerce hayat kurtaran ve milyarlarca liralık maddi hasarı önleyen otomatik sprinkler (yağmurlama) sisteminin en uç noktalarıdır. Peki filmlerde gördüğümüz gibi gerçekten tüm tavanlardan aynı anda su mu püskürür? Bu sprinkler sistemi nasıl çalışır? Gelin, yangın mekanik tesisatının kalbi olan bu sistemin teknik detaylarına adım adım inelim.
Sprinkler Sistemi Nedir?
Sprinkler sistemi, yangını henüz başlangıç aşamasındayken ısı etkisiyle otomatik olarak algılayan ve yangının üzerine yukarıdan basınçlı su püskürten sabit bir mekanik tesisat çözümüdür. Hem algılama hem söndürme görevini aynı başlık üstlenir; insan müdahalesine gerek kalmadan çalışır. Amaç, yangını ilk dakikalarda söndürmek ya da itfaiye gelene kadar kontrol altında tutarak tahliye için zaman kazandırmaktır.
Binaların Yangından Korunması Hakkında Yönetmelik gereği yüksek binalarda, kapalı otoparklarda, alışveriş merkezlerinde, hastane ve otellerde, belirli büyüklüğü aşan depo ve endüstriyel tesislerde otomatik sprinkler sistemi kurulumu yasal bir zorunluluktur. Örneğin yapı yüksekliği 51,50 metreyi aşan konutlarda ve bina yüksekliği 30,50 metreyi aşan konut dışı binalarda sprinkler şarttır.
Sprinkler Sisteminin Temel Bileşenleri
Sprinkler sistemi nasıl çalışır sorusunu doğru anlamak için önce sistemi oluşturan parçaları tanımak gerekir. Tavandaki başlık, sistemin yalnızca görünen ucudur:
- Yangın su deposu: Sisteme hesaplanan süre boyunca yeterli suyu sağlayan, kullanım suyundan bağımsız rezerv.
- Yangın pompa grubu: Elektrikli ana pompa, elektrik kesintisinde devreye giren dizel pompa ve hattaki basıncı sabit tutan jokey pompa.
- Alarm vana istasyonu (klape): Suyun sisteme akışını kontrol eder, su akmaya başladığında alarm verir.
- Kolon ve branşman boruları: Hidrolik hesapla boyutlandırılan, suyu her kata ve her başlığa taşıyan hat.
- Akış anahtarı ve izleme vanaları: Hangi zonda su aktığını yangın alarm paneline bildirir, kapalı unutulan vanaları izler.
- Sprinkler başlıkları: Isıya duyarlı eleman sayesinde açılarak suyu yangının üzerine dağıtan uç cihazlar.
Sprinkler Sistemi Nasıl Çalışır? (Açılma / “Patlama” Prensibi)
Filmlerdeki sahnelerin aksine, bir binada yangın çıktığında tüm başlıklar aynı anda açılıp her yeri sular altında bırakmaz. Her başlık bağımsız çalışır; yalnızca doğrudan ısıya maruz kalan, yani yangının hemen üzerindeki başlık açılır. Gerçek yangınların büyük bölümü de yalnızca birkaç başlığın açılmasıyla kontrol altına alınır.
Standart bir sprinkler başlığının ortasında, içinde ısıyla genleşen özel bir sıvı bulunan cam ampul (halk arasında “cam tüp”) yer alır. Bu ampul, su çıkışını kapatan tıkacı (contayı) yerinde tutar. Sistemin adım adım çalışma prensibi şöyledir:
- Yangın başlar; sıcak gazlar ve duman hızla tavana doğru yükselir.
- Tavanda biriken sıcak hava, yangının üzerindeki sprinkler başlığının cam ampulünü ısıtır.
- Ampulün içindeki sıvı ısındıkça genleşir ve cam üzerindeki iç basınç artar.
- Sıcaklık belirlenen seviyeye (standart kırmızı ampullerde 68°C) ulaştığında cam ampul kırılır. Halk arasında “sprinklerin patlaması” denen an budur.
- Tıkacı tutan destek ortadan kalkar; borudaki basınçlı su deflektöre (saptırıcı plaka) çarparak yangının üzerine şemsiye şeklinde dağılır.
- Borudaki basınç düşer, alarm vanası ve akış anahtarı sinyal verir, gerekirse yangın pompaları otomatik olarak devreye girerek suyu beslemeye devam eder.
Görüldüğü gibi sprinkler sistemi nasıl çalışır sorusunun yanıtı tamamen fiziksel bir tepkimeye, yani ısınan sıvının genleşmesine dayanır. Başlığın açılması için elektriğe, yazılıma ya da bir operatöre ihtiyaç yoktur. Bu tamamen mekanik yapı, sistemi son derece güvenilir kılar. Bazı başlıklarda cam ampul yerine belirli sıcaklıkta eriyen metal alaşımlı bir bağlantı elemanı (eriyen bağlantı / fusible link) kullanılır; çalışma mantığı aynıdır.
Sprinkler Ampul Renkleri ve Açılma Sıcaklıkları
Cam ampulün rengi, o başlığın kaç derecede açılacağını gösterir. Doğru renk, ortamın normal çalışma sıcaklığına göre seçilir: seçilen açılma sıcaklığı, tavandaki en yüksek ortam sıcaklığının belirgin şekilde üzerinde olmalıdır. Aksi hâlde başlık yangın yokken açılabilir ya da gereğinden geç devreye girebilir. Örneğin normal bir ofiste 68°C (kırmızı) kullanılırken, yüksek ısı üreten bir endüstriyel fırının üzerinde 141°C (mavi) başlık tercih edilir.
| Ampul Rengi | Açılma Sıcaklığı | Tipik Kullanım |
|---|---|---|
| Turuncu | 57°C | Sıcaklığı sabit, serin iç mekânlar |
| Kırmızı | 68°C | Ofis, otel, AVM, hastane (en yaygın) |
| Sarı | 79°C | Çatı altı, güneş alan tavanlar |
| Yeşil | 93°C | Kazan daireleri, sıcak teknik hacimler |
| Mavi | 141°C | Fırın ve ısıl proses alanları |
| Mor | 182°C | Çok yüksek sıcaklıklı endüstriyel alanlar |
Sprinkler Başlık Tipleri
Başlıklar yalnızca açılma sıcaklığına göre değil, montaj şekline ve su dağıtım biçimine göre de ayrılır:
- Sarkık (Pendent): Asma tavandan aşağı doğru sarkar; ofis, otel ve AVM’lerde en sık görülen tiptir.
- Dik (Upright): Borunun üzerine yukarı bakacak şekilde monte edilir; asma tavanı olmayan otopark, depo ve fabrikalarda kullanılır.
- Yan duvar (Sidewall): Duvara monte edilerek suyu yatay yönde atar; otel odaları ve koridorlar için uygundur.
- Gizli (Concealed): Dekoratif bir kapakla tavan içinde gizlenir; kapak ısıyla düşer, ardından başlık çalışır.
- ESFR (Erken Söndürme Hızlı Tepki): Yüksek raflı depolarda yangını kontrol etmek yerine doğrudan söndürmek için tasarlanmış, yüksek debili başlıklardır.
Sulu Sprinkler Tesisat Çeşitleri
Başlıklar aynı prensiple çalışsa da borulardaki ortam ve vananın açılma şekli, binanın koşullarına göre farklılaşır. Hangi tipin seçileceği, sprinkler ve yangın söndürme sistemleri projesinin ilk kararıdır.
Islak Borulu Sistem
Boruların içi her zaman basınçlı suyla doludur. Başlık açıldığı anda su gecikmesiz akar. Suyun donma ihtimali olmayan, sıcaklığı yıl boyunca 4°C’nin üzerinde kalan kapalı mekânlarda (AVM, ısıtılan kapalı otopark, hastane, ofis) kullanılır. En hızlı tepki veren, en basit ve en yaygın sistemdir.
Kuru Borulu Sistem
Kışın sıcaklığın 4°C’nin altına düştüğü, donma riski olan açık otopark, yükleme rampası ve ısıtılmayan depolarda kullanılır. Başlıklara kadar olan borularda su yerine basınçlı hava veya azot bulunur. Başlık açıldığında önce hava boşalır; basıncın düşmesiyle kuru alarm vanası (klape) açılır ve su borulara hücum ederek yangına müdahale eder.
Ön Tepkili (Pre-Action) Sistem
Borular normalde boştur; suyun borulara girmesi için önce duman veya ısı dedektörlerinin yangını algılaması gerekir. Mekanik bir darbeyle kırılan tek başlık yüzünden istenmeyen su boşalmasını önlediği için veri merkezi, arşiv ve müze gibi su hasarının çok maliyetli olduğu alanlarda tercih edilir.
Baskın (Deluge) Sistem
Başlıklar sürekli açıktır, cam ampul yoktur. Dedektör yangını algıladığında baskın vanası açılır ve korunan alandaki tüm başlıklardan aynı anda su boşalır. Filmlerdeki “her yerden su fışkırması” sahnesine en çok benzeyen sistem budur; hangar, tank sahası ve trafo alanları gibi hızlı yayılan yangın risklerine karşı kullanılır.
Sprinkler Sisteminin Doğru Çalışması İçin Nelere Dikkat Edilmeli?
- Hidrolik hesap: En uzaktaki başlıkta bile gerekli debi ve basınç sağlanmalıdır; boru çapları ve pompa kapasitesi buna göre seçilir.
- Doğru tehlike sınıfı: Hafif, orta ve yüksek tehlike sınıfları başlık aralığını, su yoğunluğunu ve depo hacmini belirler.
- Engel mesafeleri: Başlığın önüne kiriş, kanal veya rafla engel oluşturulmamalı; başlıklar boyanmamalı, üzerlerine bir şey asılmamalıdır.
- Periyodik bakım: NFPA 25 ve TS EN 12845 esaslarına göre vanalar, pompalar ve alarm istasyonları düzenli test edilmelidir.
Cenksan Yangın ile Profesyonel Sprinkler Çözümleri
Bu rehberde yangın güvenliğinin yapı taşı olan sprinkler sistemi nasıl çalışır sorusunu başlıktan pompaya kadar tüm detaylarıyla yanıtladık. Doğru çalışan bir sistem; doğru başlık seçimi, doğru hidrolik hesap ve doğru montajın birleşimidir. Kocaeli merkezli Cenksan Yangın; keşif, projelendirme, malzeme tedariki, NFPA ve TS EN 12845 standartlarında anahtar teslim kurulum ve periyodik bakım dahil tüm otomatik sprinkler ve yangın söndürme sistemleri hizmetlerini tek elden sunar. Kocaeli, Sakarya, Bursa, Yalova, Düzce, Bilecik, Eskişehir ve Tekirdağ’daki projeleriniz için Cenksan Yangın mühendis kadromuzla hemen iletişime geçebilirsiniz.
