Pano yangını bir fabrikada neden bu kadar pahalıya patlar?
Elektrik pano yangınları, fabrikalarda çoğu zaman küçük bir noktada başlar: bir klemens, bir kontaktör, bir bara bağlantısı. Ama sonucu o noktayla sınırlı kalmaz. Pano, tesisin sinir merkezidir; motor sürücüleri, PLC’ler, güç dağıtımı ve kontrol devreleri orada toplanır. Panoda çıkan bir yangın yalnızca panoyu değil, o panonun beslediği hattı, bazen de bütün vardiyayı durdurur.
Maliyet kalemlerini ayrı ayrı düşünmek gerekir:
- Doğrudan hasar: Pano, kablolar, sürücüler ve otomasyon bileşenlerinin yenilenmesi.
- Üretim kaybı: Yedek parça temin süresi, panonun yeniden imalatı ve devreye alma süreci haftalar sürebilir. Özel yazılımlı bir otomasyon panosunda bu süre daha da uzar.
- Duman ve is hasarı: Yangın panoda kalsa bile korozif duman, yakındaki makinelere ve elektronik ekipmana zarar verir.
- Sigorta ve teslimat sorunları: Müşteriye verilen sevkiyat tarihleri kaçar, sigorta süreçleri uzar.
Dolayısıyla mesele “panoyu kurtarmak” değil, üretim sürekliliğini korumaktır. Bu yazıda yangının nasıl başladığını, üretimi durdurmadan hangi önlemlerin alınabileceğini ve pano içine özel söndürme sisteminin neden mantıklı bir katman olduğunu ele alıyoruz.
Elektrik panolarında yangını başlatan en sık nedenler
Pano yangınlarının büyük kısmı ani bir arıza değil, yavaş gelişen bir bozulmanın sonucudur. Isınma birkaç ay boyunca kademeli artar, yalıtım zayıflar, sonunda bir ark ya da kızaran bağlantı ateşi başlatır. Bu da iyi haber: süreç izlenebilir ve müdahale edilebilir.
Gevşek bağlantılar ve aşırı ısınma
Gevşek bir vida ya da yeterince sıkılmamış bir kablo ucu, temas direncini artırır. Direnç arttıkça aynı akım o noktada daha fazla ısı üretir. Isı bağlantıyı genleştirip gevşemeyi artırır, yüzey oksitlenir ve döngü kendini besler. Sonunda yalıtım erir, ark oluşur.
Gevşemenin tipik sebepleri:
- Sürekli titreşim gören panolar (pres, kompresör, konveyör yakınları)
- Sıcaklık değişimiyle tekrar eden genleşme ve büzülme
- İlk montajda tork değerine uyulmaması
- Alüminyum ve bakır iletkenlerin uygun olmayan bağlantı elemanlarıyla birleştirilmesi
- Bakım sonrası sıkılması unutulan veya sonradan eklenen hatlar
Toz, nem ve kirlilik etkisi
Üretim ortamı panoların dostu değildir. Metal talaşı, tekstil lifi, un, ahşap tozu, yağ buharı ve kimyasal aerosoller kapı contalarından ya da havalandırma filtrelerinden içeri sızar. İletken toz fazlar arasında kaçak yol oluşturabilir. Yağlı toz ise ısıyı hapseder ve kolay tutuşur.
Nem ve yoğuşma da ayrı bir risktir. Gece-gündüz sıcaklık farkı büyük olan hollerde pano içinde yoğuşma olur, izolasyon yüzeylerinde kaçak akım yolları oluşur. Pano içi ısıtıcı ve nem kontrolü bu yüzden önemlidir.
Aşırı yük ve hatalı koruma ayarları
Tesis büyüdükçe panoya yeni hatlar eklenir, ama baranın ve ana şalterin kapasitesi her zaman yeniden hesaplanmaz. Sonuç, sürekli sınırda çalışan bir pano olur. Benzer şekilde termik röle ve kesici ayarları yanlış yapıldığında koruma elemanı geç devreye girer ya da hiç girmez. Harmonik üreten sürücü ve doğrultucuların çoğaldığı hatlarda nötr iletkenin ve baraların ısınması da gözden kaçabilir.

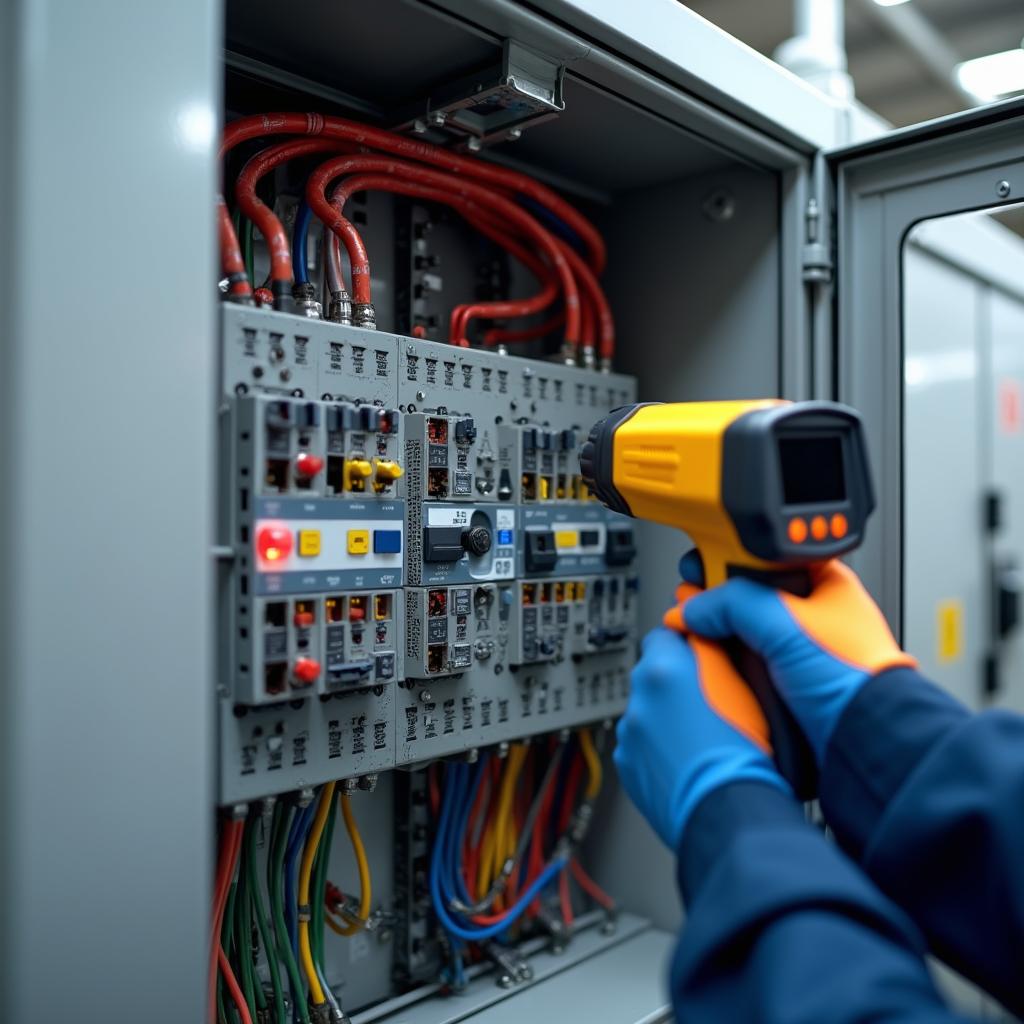

Yangın çıkmadan fark etmek: termal kamera ve periyodik bakım
Isınan bağlantı, gözle görülmeden önce kızılötesi görüntüde belli olur. Termal kamera ile yapılan kontrol, enerjili panoda ve normal yük altında uygulanabilen en pratik yöntemlerden biridir. Önemli olan, ölçümün tesisin gerçek çalışma yükünde yapılmasıdır; düşük yükte yapılan tarama problemi göstermeyebilir.
Taramada dikkat edilecek noktalar:
- Aynı fazdaki bağlantılar arasında belirgin sıcaklık farkı
- Diğer fazlara göre ısınan tek bir faz
- Kontaktör ve şalter çıkış klemensleri
- Bara birleşim noktaları
- Sürücü soğutma bölgeleri ve fan çevresi
Her taramada sonuçları panonun adı, yük durumu ve görüntüyle birlikte kayıt altına almak, bir sonraki turda karşılaştırma imkânı verir. Tek seferlik değerden çok eğilim önemlidir. Termal tarama sadece enerjili panoya erişim kurallarına uygun, yetkin personelce ve uygun KKD ile yapılmalıdır.
Bunun yanında planlı bakım takvimi tutulmalıdır: sıkma kontrolü, filtre değişimi, pano içi temizlik, fan ve ısıtıcı testi, kontak aşınma kontrolü. Periyot panonun kritikliğine ve ortamın tozluluğuna göre belirlenir.
Üretim durmadan uygulanabilecek pratik önlemler
Fabrikada panoyu kapatıp bakıma almak her zaman mümkün değildir. Yine de enerjiyi kesmeden ya da kısa planlı duruşlarla yapılabilecek çok şey var:
- Pano envanteri çıkarın. Hangi pano hangi hattı besliyor, arıza durumunda ne durur? Kritikliğe göre sıralayın.
- Termal taramayı yük altında planlayın. En yüklü vardiyada yapılan ölçüm en doğru resmi verir.
- Bulguları önceliklendirin. Belirgin ısınan noktaları plansız duruş beklemeden, ilk planlı bakım penceresine alın.
- Pano çevresini boşaltın. Panonun önüne ve çevresine karton, palet, yağlı bez, solvent bırakılmamalı.
- Kapı ve conta kontrolü yapın. Açık kablo girişleri ve eksik kapakları kapatın.
- Yük değişikliklerini kayıt altına alın. Yeni hat eklenince baranın ve koruma elemanının uygunluğu yeniden değerlendirilmeli.
- Acil durum planına panoyu dahil edin. Enerji kesme noktası, sorumlu kişi ve ilk müdahale adımı net olmalı.
Bu adımlar riski azaltır ama sıfırlamaz. Bu yüzden müdahale katmanı da gerekir.
Klasik söndürücüler pano için neden yeterli olmayabilir?
Panonun yanında duran bir CO₂ ya da kuru kimyevi tozlu tüp elbette bulunmalıdır. Ancak pano yangınında bu yöntemin sınırları vardır:
- Fark etme gecikmesi: Yangın kapalı kapının arkasında başlar. Duman ya da alev dışarıdan görülene kadar gelişmiş olabilir.
- Müdahale riski: Enerjili panoya kapı açıp müdahale etmek ark parlaması riski taşır.
- Erişim sorunu: Kapalı gövdede söndürücü ajan, yangının olduğu noktaya doğrudan ulaşmayabilir.
- Toz ajanının zararı: Kuru kimyevi toz, elektronik kartlarda ve kontaklarda kalıcı hasar yapabilir, temizliği zordur.
- Yeniden alevlenme: Yüzey yanmış gibi görünse de içeride ısı sürüyorsa yangın tekrar başlayabilir.
Tüp, yangın başladıktan sonra insanın devreye girmesine bağlıdır. Gece vardiyasız çalışan bir tesiste ya da uzak bir pano odasında bu bekleme maliyetlidir. Pano içi sistemler tam bu boşluğu doldurur.
Pano içi söndürme sistemi nasıl çalışır?
Pano içi söndürme, yangını doğduğu yerde, yani kapalı gövdenin içinde, insan müdahalesini beklemeden bastırmayı hedefler. Sistem panonun içine yerleştirilir; yangın oluştuğunda söndürücü ajanı doğrudan tehlikeli bölgeye bırakır. Pano içi söndürme sistemi çözümlerinde en yaygın yaklaşım, küçük hacimli kapalı gövdeler için tasarlanmış otomatik, bağımsız ünitelerdir.
Tespit tüpü ve otomatik devreye girme mantığı
Birçok pano içi sistemde tespit için ısıya duyarlı özel bir tüp kullanılır. Tüp basınçlı ajan deposuna bağlıdır ve panonun içinde, risk taşıyan bileşenlerin üzerinden geçecek şekilde döşenir. Isı belirli bir eşiğe ulaştığında tüpün en zayıf noktası erir veya patlar. Basınç düşer ve ajan, tüpün açıldığı noktadan doğrudan alev kaynağına boşalır.
Bu mantığın avantajları:
- Elektrik beslemesine ihtiyaç duymayan, bağımsız çalışma
- Yangının başladığı noktaya yakın, hızlı tepki
- Pano kapısı açılmadan müdahale
- Basit yapı sayesinde az sayıda hareketli parça
Bazı uygulamalarda tüp sistemine ek olarak elektrikli dedektör ve alarm çıkışı da kullanılabilir. Bu sayede olay kontrol odasına bildirilir veya enerji kesme sinyali üretilir. Hangi yapının uygun olduğu panonun kritikliğine ve tesisin izleme altyapısına göre belirlenir.
Hangi pano tiplerinde ve nerelerde kullanılır?
Pano içi söndürme, kapalı ve sınırlı hacimli ekipmanlarda anlam kazanır. Tipik kullanım alanları:
| Uygulama | Neden önemli? |
|---|---|
| Motor kontrol merkezleri (MCC) | Çok sayıda kontaktör ve sürücü, yoğun ısı yükü |
| Dağıtım ve ana pano | Arıza durumunda tüm tesisi etkileyebilir |
| PLC ve otomasyon panoları | Yeniden programlama ve devreye alma maliyeti yüksek |
| Sürücü (inverter) panoları | Isı üretimi ve kapasitör riski |
| Trafo ve kompanzasyon panoları | Kondansatör ve bara bağlantılarında ısınma |
| Uzak ya da gözetimsiz pano odaları | Yangını fark edecek kimsenin olmadığı yerler |
Toz ve yağ buharı yoğun ortamlar, gece vardiyasız çalışan tesisler ve üretim sürekliliği kritik hatlar öncelikli adaylardır.
Sistem seçerken ve satın alırken sorulacak sorular
Teklif alırken fiyattan önce teknik uygunluğu netleştirmek gerekir. Tedarikçiye şu soruları yöneltin:
- Pano hacmi ve yapısı: Sistem hangi hacim aralığı için tasarlanmış? Bölmeli panolarda her bölme ayrı mı korunuyor?
- Söndürücü ajan: Ajanın elektronik ekipmana etkisi, artık bırakıp bırakmadığı ve temizlik gereksinimi nedir?
- Tespit yöntemi: Yalnızca tüp mü, ek dedektör ve alarm çıkışı var mı?
- Havalandırmalı panolar: Fan ve ızgaralı panolarda ajanın kaybolma riski nasıl yönetiliyor?
- Montaj: Panoyu durdurmadan mı, planlı duruşta mı kurulum gerekiyor? Pano üzerinde delme ya da değişiklik gerekiyor mu?
- Bakım ve kontrol: Periyodik kontrol, basınç göstergesi takibi ve dolum/yenileme süreci nasıl işliyor?
- Tetiklenme sonrası: Sistem devreye girdikten sonra panoyu tekrar korumak için hangi adımlar gerekiyor?
- Belgeler: Ürünün test ve uygunluk belgeleri ile kullanım talimatı sağlanıyor mu?
- Sigorta ve mevzuat: Tesisin sigortacısı ya da yangın güvenliği sorumlusu bu tür sistem için özel bir gereklilik belirtiyor mu?
Mümkünse en kritik panolarla başlayıp pilot uygulama yapmak, hem ekibin sisteme alışmasını hem de bakım prosedürünün oturmasını sağlar.
Sonuç: Önleme, erken tespit ve müdahale zinciri
Elektrik pano yangınlarına karşı tek bir önlem yeterli değildir; güvenilir koruma üç halkalı bir zincirdir:
- Önleme: Doğru tork, temiz pano, uygun yük hesabı ve doğru koruma ayarları.
- Erken tespit: Yük altında termal tarama, kayıtlı trend takibi ve düzenli bakım.
- Otomatik müdahale: Yangın başlarsa, kimse fark etmeden önce panonun içinde devreye giren söndürme sistemi.
Zincirin ilk iki halkası olasılığı düşürür, üçüncüsü ise olasılık gerçekleştiğinde zararı sınırlar. Pano envanterinizi çıkarıp en kritik üç panoyla başlamak, makul ve uygulanabilir ilk adımdır. Tesisinizin pano yapısına uygun çözümü değerlendirmek için pano içi sistemleri inceleyebilir ve bir saha keşfiyle ihtiyacınızı netleştirebilirsiniz.
