Elektrik panosundaki bir yangın, çoğu zaman kimsenin görmediği bir noktada başlar: kapalı bir kapağın arkasında, bara bağlantısında ya da bir kontaktörün klemensinde. Fark edildiğinde pano içindeki kablo izolasyonu çoktan alev almış, duman da kapının aralıklarından dışarı sızmaya başlamış olur. Bu yüzden pano içi söndürme sistemi, yangını daha küçükken, tam olduğu yerde yakalamak isteyen tesisler için mantıklı bir seçenek. Ancak her panoya aynı öncelikle sistem takmak gerekmez. Bu yazıda hangi panoların öne alınması gerektiğini, nedenlerini ve karar verirken bakılacak kriterleri ele alıyoruz.

Pano yangınları neden hızlı büyür? Kapalı hacmin getirdiği risk

Pano, yangın açısından kendine has bir ortamdır. İçinde bakır iletkenler, PVC veya benzeri izolasyonlu kablolar, plastik klemensler, röle gövdeleri ve bazen kablo kanalları bulunur. Bunların hepsi dar bir hacme sıkıştırılmıştır. Isı çıkışı varken hava akışı sınırlıdır, bu da ilk ısınmanın bölgesel olarak yoğunlaşmasına yol açar.

Kapalı hacmin üç önemli sonucu var:

• Geç fark edilme: Duman ve alev dışarıdan görünmez. Oda tipi duman dedektörü devreye girene kadar yangın panonun içinde ilerlemiş olabilir.
• Müdahale zorluğu: Pano enerjili olduğu için su kullanılamaz. Portatif tüp ile müdahale için panoyu açmak gerekir; kapak açıldığında içeri giren oksijen yangını besleyebilir ve kişi ark riskiyle karşı karşıya kalır.
• Yayılma: Kablolar panodan çıkıp kablo tavalarına, buradan da diğer odalara uzanır. Kablo demetleri yangını panonun dışına taşıyan bir yol görevi görebilir.

Pano içi sistem bu yüzden tespiti ve söndürmeyi panonun kendi hacmine indirger. Kapıyı açmayı beklemeden, yangının çıktığı kapalı alanda devreye girer.

Hangi panolara öncelik verilmeli? Risk değerlendirme kriterleri

Tesisteki tüm panolara aynı anda sistem kurmak çoğu bütçe için gerçekçi değildir. Önceliklendirme yaparken panoyu tek başına değil, tesisteki rolüyle birlikte değerlendirmek gerekir. Aşağıdaki üç başlık bu değerlendirmenin temelini oluşturur.

Pano yükü ve çalışma süresi

Sürekli yük altında çalışan, yani günün büyük bölümünde yüksek akım taşıyan panolar daha fazla termal gerilime maruz kalır. Ana dağıtım panoları, motor kontrol merkezleri (MCC) ve 7/24 çalışan proses hatlarının panoları bu gruba girer. Nominal akıma yakın çalışan bir pano, bağlantı noktalarında en küçük direnç artışında bile belirgin ısı üretir. Yük analizörü verisi ya da enerji izleme kayıtları varsa hangi panonun ne kadar yüklendiğini oradan görebilirsiniz.

Isınma, gevşek bağlantı ve izolasyon yaşlanması

Pano yangınlarının tipik başlangıç nedenleri şunlardır:

• Sıkılığını kaybetmiş vida ve cıvata bağlantıları (titreşim ve ısıl döngü nedeniyle)
• Oksitlenmiş veya yetersiz temaslı bara ve klemens bağlantıları
• Yaşlanmış, kuruyup çatlayan kablo izolasyonu
• Aşırı yüklenmiş ya da sonradan eklenen devrelerle zorlanan panolar
• Toz, nem ve kirliliğin biriktiği, kaçak akım yolu oluşturabilecek ortamlar

Eski panolar, yıllar içinde ek devre alınmış panolar ve termal kamera ile kontrolde sıcak nokta görülmüş panolar daha yüksek risk grubundadır. Termografi raporunuz varsa, işaretlenmiş panolar ilk aday listesine girmelidir.

Kesinti maliyeti ve çevredeki yanıcı malzeme

Bir panonun riski yalnızca kendi yanma olasılığıyla ölçülmez; yandığında ne olacağıyla da ölçülür. Kendinize şu soruları sorun:

• Bu pano devre dışı kalırsa üretim, hastane bölümü, veri merkezi ya da soğuk zincir durur mu?
• Panonun çevresinde ambalaj, kâğıt, kimyasal, palet gibi yanıcı depolama var mı?
• Pano, kaçış yolu üzerinde ya da kapalı bir teknik odada mı?
• Yedeklilik var mı, yani bir pano kaybedildiğinde başka bir hat yükü devralabilir mi?

Yedeği olmayan, kritik yükü besleyen ve çevresi yanıcı malzemeyle dolu bir pano, düşük akımda çalışıyor olsa bile öncelik listesinin üstüne çıkar.

Trafo panoları ve trafo çevresinde söndürme yaklaşımı

Trafoların koruma yaklaşımı tipine göre değişir. Yağlı trafolarda yangın yükü, yalıtım yağının kendisidir; bu nedenle genellikle trafo odası ya da trafo çevresi için ayrı bir koruma (yağ toplama çukuru, uygun söndürme sistemi, yangın duvarı) düşünülür. Kuru tip trafolarda ise sargılar ve terminal bölgeleri öne çıkar.

Pano içi sistemler özellikle trafoya bağlı OG/AG giriş-çıkış panolarında, kompanzasyon panolarında ve trafo koruma-kumanda bölümlerinde anlam kazanır. Kompanzasyon panoları kondansatör ve kontaktör barındırdığı için ayrıca dikkat ister; harmonik ve aşırı ısınma kaynaklı arızalar bu panolarda sık görülür. Trafo gövdesinin kendisi için hangi çözümün uygun olduğu, trafonun tipine, yağ miktarına ve oda yapısına bağlı olarak ayrıca mühendislik değerlendirmesi gerektirir.

Jeneratör panoları ve kumanda bölümleri

Jeneratör, elektrik kesildiği anda devreye girmesi gereken sistemdir; yani yangın ya da arıza anında da çalışması beklenir. Bu yüzden jeneratör kontrol panosu ve transfer (ATS) panosu kritik sayılır. Bu panolar günün çoğunda bekleme modunda durur, toz ve nem toplar, periyodik testlerde ise ani yük bindirilir. Uzun süre hareketsiz kalıp birden yüklenen bağlantılar, ısıl gerilime özellikle duyarlıdır.

Jeneratör odasında ayrıca yakıt tankı, yakıt hatları ve akü grubu gibi başka riskler de vardır. Pano içi sistem bu riskleri kapsamaz; yalnızca kontrol ve güç panolarının iç hacmini korur. Oda düzeyindeki koruma ayrı planlanmalıdır.

Ana dağıtım ve alt dağıtım panoları

Ana dağıtım panosu (AGP), tesisin elektrik omurgasıdır. Yüksek akım taşır, bara sistemleri içerir ve çok sayıda çıkış besler. Burada çıkan bir yangın tüm binayı etkileyebilir. Pano içi sistem için en güçlü adaylardan biridir.

Alt dağıtım panolarında ise karar, bulunduğu yere göre verilir:

• Öncelikli: Kapalı teknik odada, çatı katında, asma tavan üstünde ya da depo içinde bulunan panolar
• Öncelikli: Kritik yükleri (asansör, yangın pompası, havalandırma, sunucu odası) besleyen panolar
• Daha düşük öncelik: Ofis koridorunda, sürekli görünür ve düşük yüklü konutsal tip panolar

Ev sahipleri ve apartman yönetimleri için de benzer bir mantık geçerlidir: ortak alandaki ana sayaç ve dağıtım panosu, özellikle otopark ya da kazan dairesinde bulunuyorsa, tek tek dairelerin sigorta kutularından daha fazla dikkat gerektirir.

Kumanda, otomasyon ve PLC panoları

Kumanda panoları düşük akımla çalışır, bu nedenle risk daha az gibi görünür. Ancak yangın çıktığında asıl kayıp çoğu zaman pano değil, panonun içindeki donanımdır. PLC, sürücü (VFD), sensör modülleri ve haberleşme cihazları pahalıdır, yeniden programlanması ve devreye alınması günler sürebilir. Bir proses hattının kontrol panosunda küçük bir yangın bile, duman ve korozif kalıntılar nedeniyle tüm elektronik donanımın değiştirilmesine yol açabilir.

Bu yüzden CNC makineleri, paketleme hatları, enerji santralleri ve bina otomasyon sistemleri gibi durması maliyetli olan yerlerdeki kumanda panoları, akımı düşük olsa bile değerlendirmeye alınmalıdır. Frekans konvertörü içeren panolar ayrıca ısı üretimi açısından dikkat ister.

Pano içi söndürme sistemi nasıl çalışır? Tespit ve boşaltma mantığı

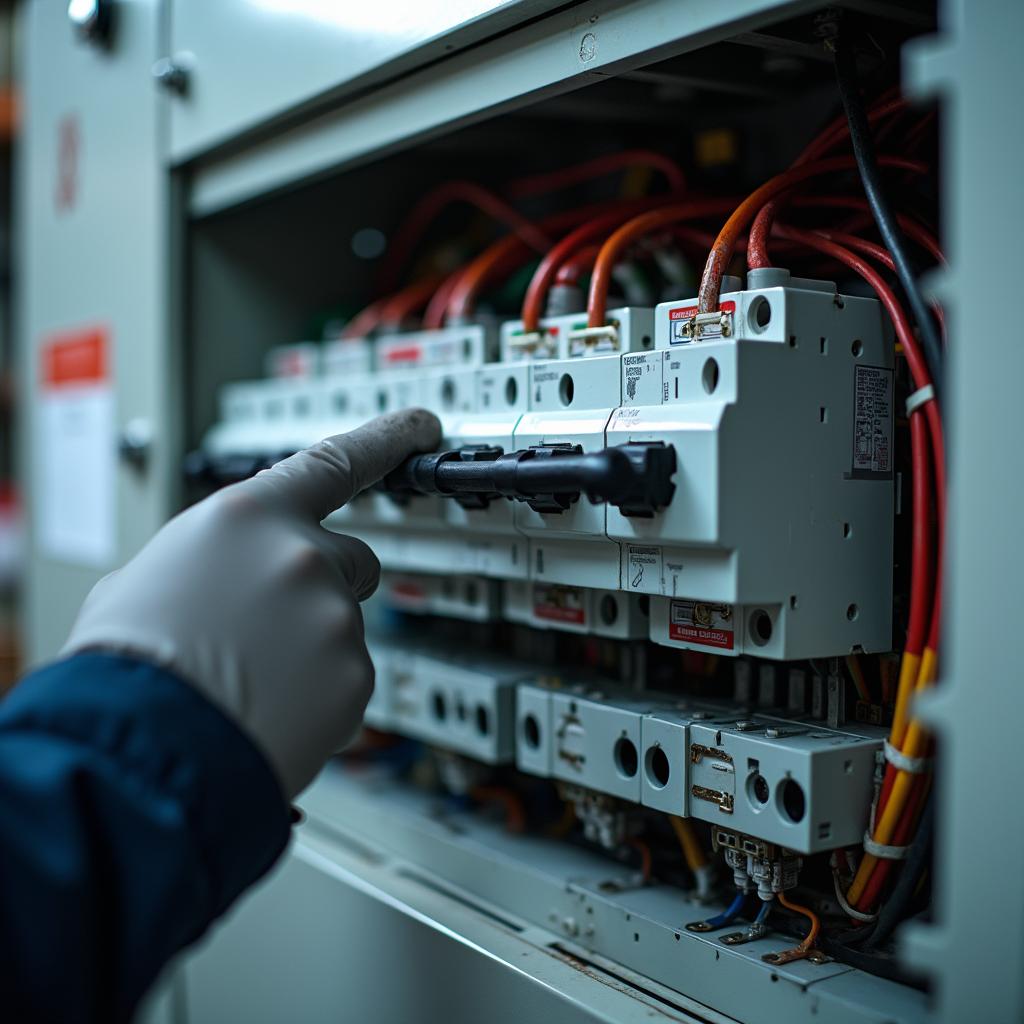

Pano içi sistemlerin çalışma prensibi, yangını panonun içinde algılayıp söndürücü maddeyi doğrudan o hacme boşaltmaktır. Ürüne göre ayrıntılar değişse de genel yapı şöyledir:

1. Tespit: Pano içine yerleştirilen bir tespit elemanı ısıya veya duman/gaz oluşumuna tepki verir. Bazı sistemlerde bu eleman, belirli bir sıcaklıkta eriyen bir tüp ya da hat olabilir; bazılarında ise elektronik dedektör ve kontrol ünitesi kullanılır.
2. Boşaltma: Eşik değere ulaşıldığında söndürücü madde, panonun içindeki hacme verilir. Madde elektriksel olarak iletken olmayan bir ajan olmalıdır.
3. Bildirim ve kumanda: Sistem, mümkünse alarm veya sinyal çıkışı vererek yangın alarm paneline ya da SCADA’ya bilgi gönderir. Gerekirse pano besleme şalterine açma komutu da verilebilir.

Burada önemli olan, tespit ile söndürmenin pano kapağı açılmadan gerçekleşmesidir. Ayrıca sistem seçerken söndürücü maddenin kalıntı bırakıp bırakmadığına, elektronik donanıma zarar verip vermediğine ve pano hacmine uygun doz hesabına dikkat etmek gerekir.

Kurulumdan önce kontrol listesi: pano hacmi, havalandırma ve bakım

Sistem almadan önce şu bilgileri toplamak hem doğru ürün seçimini hem de sağlıklı teklif almayı kolaylaştırır:

Kontrol maddesi	Neden önemli?
Pano iç hacmi (en, boy, derinlik)	Söndürücü madde miktarı hacme göre belirlenir
Pano bölme yapısı	Her bölme ayrı hacim sayılabilir; bölmeli panolarda her bölüm ayrı koruma gerektirebilir
Kapak sızdırmazlığı, havalandırma ızgaraları ve fan	Açık delikler ve zorlanmış hava akışı, söndürücü maddenin hacimde tutunmasını etkiler
Kablo girişleri ve boşluklar	Sızdırmazlık eksikliği boşaltılan maddenin kaçmasına neden olabilir
Pano çalışma sıcaklığı	Tespit elemanının çalışma eşiğiyle uyumlu olmalı; yüksek ortam sıcaklığında yanlış tetiklenme olmamalı
Montaj için boş alan	Tespit hattı ve tüp için yer gerekir, mevcut kablolama engellememeli
Bakım ve kontrol planı	Basınç göstergesi, tespit hattı ve kontrol ünitesi periyodik olarak kontrol edilmeli

Pratik bir not: Sistemi kurmadan önce panonun termografi ve bağlantı sıkılık kontrolünden geçmesi iyi olur. Söndürme sistemi bir güvenlik katmanıdır; mevcut bir arızayı gidermez. Gevşek bir bağlantıyı sistem takıldı diye bırakmak, aynı yangının tekrar tekrar riskini taşımak demektir.

Pano içi sistem tek başına yeterli mi? Tesis genelindeki yangın koruma ile ilişkisi

Kısa cevap: hayır. Pano içi sistem, tesis yangın korumasının bir parçasıdır ve yerini alamaz. Panonun dışında başlayan bir yangın, panoya sıçrayabilir; panodan çıkan bir yangın da çevreye ulaşabilir. Bütüncül bir koruma için şu unsurların birlikte düşünülmesi gerekir:

• Erken uyarı: Teknik odalarda duman dedektörü ve yangın alarm paneli
• Oda veya hacim koruması: Sunucu odası, trafo odası ya da jeneratör odası için gazlı söndürme gibi uygun sabit sistemler
• Portatif söndürücüler: Elektrik yangınına uygun tipte, erişilebilir yerde ve düzenli kontrol edilen tüpler
• Pasif önlemler: Kablo geçişlerinde yangın durdurucu dolgu, yangın dayanımlı kapı ve duvarlar
• Bakım ve izleme: Periyodik termografi, bağlantı sıkılık kontrolü, temizlik ve kayıt tutma
• Mevzuat uyumu: Binanın tabi olduğu yangın yönetmeliği ve sigorta şirketinin istekleri

Bir mühendislik firmasından keşif ve değerlendirme istemek, özellikle çok panolu tesislerde zaman kazandırır. Keşifte panoların fotoğrafları, tek hat şeması, yük bilgileri ve termografi raporu paylaşmak, hangi panoya hangi çözümün uygun olduğunu netleştirir.

Özetle, karar sırası şöyle olmalı: önce kritik ve yüksek riskli panoları belirleyin, ardından bu panoların hacim ve çalışma koşullarını çıkarın, son olarak uygun sistemi tesis genelindeki koruma ile birlikte planlayın. Böylece bütçeyi en çok risk taşıyan noktalara yönlendirir, geri kalan alanlarda ise bakım ve izleme ile riski kontrol altında tutarsınız.
