Elektrik panosunun içinde başlayan bir yangın, çoğu zaman kapak kapalı olduğu için fark edilmez; duman dışarı sızana kadar kablolar, baralar ve kontaktörler çoktan zarar görmüş olur. Pano içi söndürme sistemi, yangını bu aşamada, yani panonun içinde ve henüz küçükken söndürmek için tasarlanmış, elektriğe ihtiyaç duymayan otomatik bir çözümdür. Bu yazıda sistemin mantığını, ısıya duyarlı borunun ve mikro söndürme tüpünün nasıl çalıştığını, klasik yöntemlerden farkını ve seçim yaparken nelere bakmanız gerektiğini ele alıyoruz.

Elektrik panolarında yangın neden başlar ve neden hızlı büyür?

Pano yangınlarının arkasında genellikle ısınma vardır. Gevşeyen bir klemens ya da bara bağlantısı temas direncini artırır, direnç ısıyı, ısı da yalıtım malzemesinin bozulmasını getirir. Aşırı yüklenen kablolar, kontaktör kontaklarında oluşan aşınma, toz ve nem birikimi, kısa devre ve ark oluşumu diğer yaygın nedenlerdir.

Yangının hızlı büyümesinin birkaç somut sebebi var:

• Kapalı hacim: Pano kapağı kapalıyken yangın dışarıdan görünmez; kimse müdahale etmez.
• Yanıcı yük yoğunluğu: Kablo kılıfları, plastik klemensler, bakalit ve plastik bileşenler dar bir alana sıkışmıştır.
• Dikey yayılım: Kablo demetleri alevi yukarı doğru taşır, yangın üst kademelere hızla ulaşır.
• Enerjili ortam: Su ile müdahale tehlikelidir, panoyu açıp elle söndürmeye çalışmak da risklidir.

Sonuç olarak yalnızca pano değil, ona bağlı üretim hattı, asansör, veri merkezi ya da bina da devre dışı kalabilir. Hasarın büyük kısmı çoğu zaman yanan malzemeden değil, duruştan ve tesisin geri kalanına yayılan dumandan kaynaklanır.

Pano içi söndürme sistemi nedir?

Pano içi söndürme sistemi, korunan hacmin içine yerleştirilen küçük bir söndürücü madde tüpü ve ona bağlı ısıya duyarlı borudan oluşan, otomatik çalışan bir yangın söndürme çözümüdür. Dedektör, kontrol paneli ya da elektrik beslemesi gerektirmez. Algılama ve söndürme işlevi aynı boruda birleşir. Bu yapıya genellikle “direkt tip” sistem denir.

Ürün ailesi hakkında ayrıntılı bilgi için pano içi söndürme sistemi sayfasına göz atabilirsiniz.

Sistemin temel bileşenleri

• Söndürücü madde tüpü (mikro tüp): Basınç altında söndürücü madde içeren küçük silindir.
• Vana ve basınç göstergesi: Tüp basıncının kontrol edilmesini ve boru bağlantısını sağlar.
• Isıya duyarlı boru: Tüpe bağlı, içi basınçlı özel polimer boru. Hem algılama hem de söndürücünün aktarımı görevini görür.
• Bağlantı ve sabitleme elemanları: Borunun pano içinde doğru güzergâhta tutulmasını sağlar.

Isıya duyarlı boru nasıl çalışır?

Boru, belirli bir sıcaklığa dayanacak şekilde üretilmiş bir polimerden yapılır ve tüpteki basınçla dolu durumda bekler. Normal çalışma sıcaklıklarında boru sağlamdır. Yangın ya da aşırı ısı boruya temas ettiğinde malzeme yumuşar, zayıflar ve basınca dayanamayarak o noktada açılır. Açılan delikten söndürücü madde doğrudan ısı kaynağına boşalır.

Burada kritik nokta şudur: Boru bir sensör gibi davranır, ama elektronik bir parça yoktur. Algılama fiziksel bir olaydır; ısı malzemeyi eşik değerinde zayıflatır. Bu yüzden elektrik kesintisinde, pano enerjisiz kaldığında ya da kontrol devresi arızalandığında bile sistem çalışmaya devam eder.

Boru neden tam yangın noktasında patlar?

Isı, boru boyunca eşit dağılmaz; en çok ısınan bölge, yani yangının ya da aşırı ısınmanın bulunduğu nokta, malzemenin ilk pes ettiği yerdir. Boru pano içinde kablo demetlerinin, bara bağlantılarının ve kontaktörlerin üzerinden ya da yakınından geçirildiği için kırılma noktası riskli bileşene en yakın konumda oluşur. Böylece söndürücü, tüm hacme rastgele yayılmak yerine kaynağın üzerine boşalır. Bu da küçük tüp hacmiyle etkili sonuç alınmasının nedenidir.

Boru üreticiye göre farklı aktivasyon sıcaklıklarında üretilir. Pano içi sıcaklığı, ortam koşulları ve cihazların normal çalışma ısısı seçimde göz önüne alınmalıdır; çok düşük aktivasyon değeri yanlış tetiklemeye, çok yüksek değer geç müdahaleye yol açabilir.

Mikro söndürme tüpü ve söndürücü madde

Mikro tüp, adından anlaşılacağı gibi küçük hacimli bir basınçlı kaptır. Pano gibi küçük kapalı hacimlerde, büyük bir tüpe gerek kalmadan yeterli söndürücü yoğunluğu elde etmek amaçlanır. Tüplerde kullanılan söndürücü maddeler üreticiye göre değişir; yaygın olarak temiz gaz ajanlar (HFC-227ea, FK-5-1-12 gibi) veya CO₂ tercih edilir. Elektrikli ekipman için bu maddelerin ortak özelliği iletken olmamaları ve söndürme sonrasında kalıntı bırakmamalarıdır. Hangi ajanın kullanıldığı ürün teknik föyünde belirtilir ve proje kapsamında üreticiden teyit edilmelidir.

Kalıntı bırakmayan ajanlar, söndürme sonrası panonun temizlik yükünü azaltır ve cihazların hasar görme riskini düşürür. Yine de yangın sonrası ısıdan etkilenen kablo ve komponentlerin kontrol edilmesi gerekir.

Algılama ve söndürme adım adım: Sistem devreye girince ne olur?

1. Bekleme: Tüp ve boru basınçlı halde, pano içinde sabit durur. Basınç göstergesi normal bölgededir.
2. Isı artışı: Bir bağlantı noktası ısınır ya da küçük bir yangın başlar.
3. Boru zayıflar: Isıya en yakın boru bölümü yumuşar ve aktivasyon sıcaklığında açılır.
4. Söndürücü boşalır: Basınçlı madde, açılan noktadan doğrudan yangının üzerine püskürür.
5. Basınç düşer: Tüp boşaldıkça gösterge değişir; bu, sistemin çalıştığının görsel işaretidir.
6. Müdahale ve yenileme: Ortam kontrol edilir, hasarlı boru ve boşalan tüp değiştirilir, pano elektriksel olarak incelenir.

Tüm süreç, bir kullanıcının fark etmesini ya da bir alarm zincirinin tetiklenmesini beklemeden gerçekleşir. İsteğe bağlı olarak bazı sistemlerde basınç anahtarı ile uzaktan uyarı alınabilir; bu opsiyon üreticiye göre değişir.

Klasik yangın tüpü ve sprinkler ile farkı

Özellik	Pano içi söndürme sistemi	Taşınabilir yangın tüpü	Sprinkler
Çalışma şekli	Otomatik, ısıyla tetiklenir	Manuel, kişi gerekir	Otomatik, ısıyla tetiklenir
Koruma bölgesi	Pano içi, yangının tam noktası	Kişinin yönlendirdiği alan	Geniş alan, tavan seviyesi
Söndürücü	Genellikle temiz gaz veya CO₂	Kuru kimyevi toz, CO₂ vb.	Su
Elektrikli ekipmana uygunluk	Yüksek	Seçilen maddeye bağlı	Düşük; su hasarı riski
Müdahale zamanı	Yangın başlangıcında	Fark edilmesine bağlı	Tavan seviyesi ısındığında

Taşınabilir tüp, pano kapalıyken işe yaramaz; kapağı açmak ise oksijen girişi ve ark riski doğurabilir. Sprinkler ise tavanda konumlandığı için kapalı pano içinde oluşan ısıya geç tepki verir ve su, enerjili panoda ikinci bir hasar kaynağı olur. Pano içi sistem bu iki yöntemin boşluğunu doldurur; onların yerine değil, onlarla birlikte kullanılan bir katmandır.

Hangi alanlarda kullanılır? Pano, kabin, CNC ve jeneratör örnekleri

• Elektrik ve kumanda panoları: Dağıtım panoları, motor kontrol merkezleri (MCC), PLC panoları.
• Server ve telekom kabinleri: Kapalı rack kabinlerinde ekipman hacmi küçük, değeri yüksektir.
• CNC tezgâhları: Kesme yağı, talaş ve ısı bir arada olduğundan tezgâh kabini içi yangın riski taşır; kabin hacmine uygun sistem seçilir.
• Jeneratör ve trafo kabinleri: Kapalı kabin içi motor bölmesi ya da kontrol bölümü için kullanılabilir.
• Asansör makine dairesi panoları, UPS ve batarya dolapları: Süreklilik gerektiren sistemlerde yangın başlangıcını sınırlamak için tercih edilir.

Uygulamada ortak nokta, korunan hacmin görece küçük ve kapalı olmasıdır. Büyük bir elektrik odası ya da açık üretim alanı için bu sistem tek başına çözüm değildir; oda ölçeğinde gazlı söndürme gibi farklı bir tasarım gerekir.

Montaj ve seçimde dikkat edilecek noktalar

Tüp hacmi, boru güzergâhı ve pano ölçüsü

Her tüp, belirli bir net hacim için derecelendirilir. Pano iç hacmi hesaplanırken kapak, havalandırma delikleri ve açıklıklar da hesaba katılmalıdır; çünkü fazla açıklık, ajanın dışarı kaçmasına ve etkinliğin düşmesine neden olur. Seçimde şu noktalara bakın:

• Pano iç hacmini (en x boy x derinlik) ölçün ve üretici tablosundaki maksimum hacimle karşılaştırın.
• Çok bölmeli panolarda her bölmeyi ayrı değerlendirin; gerekirse her bölmeye ayrı boru ya da tüp planlayın.
• Boruyu en riskli noktalara, yani bara bağlantılarına, kontaktörlere, kablo giriş çıkışlarına ve yoğun kablo demetlerine yakın geçirin; güzergâhı mümkün olduğunca üst bölgeye yakın tutun, çünkü ısı yukarı çıkar.
• Boruyu keskin kıvrımlara zorlamayın, üreticinin belirttiği minimum bükülme yarıçapına uyun.
• Boru uzunluğu sınırını aşmayın; fazla uzunluk basınç dağılımını ve etkinliği etkiler.
• Boruyu hareketli parçalara, sıcak yüzeylere ve keskin kenarlara temas ettirmeyin; uygun kelepçe ve bantlarla sabitleyin.
• Tüpü, panonun içine ya da dışına, üretici talimatına uygun şekilde sabitleyin; basınç göstergesi okunabilir olsun.

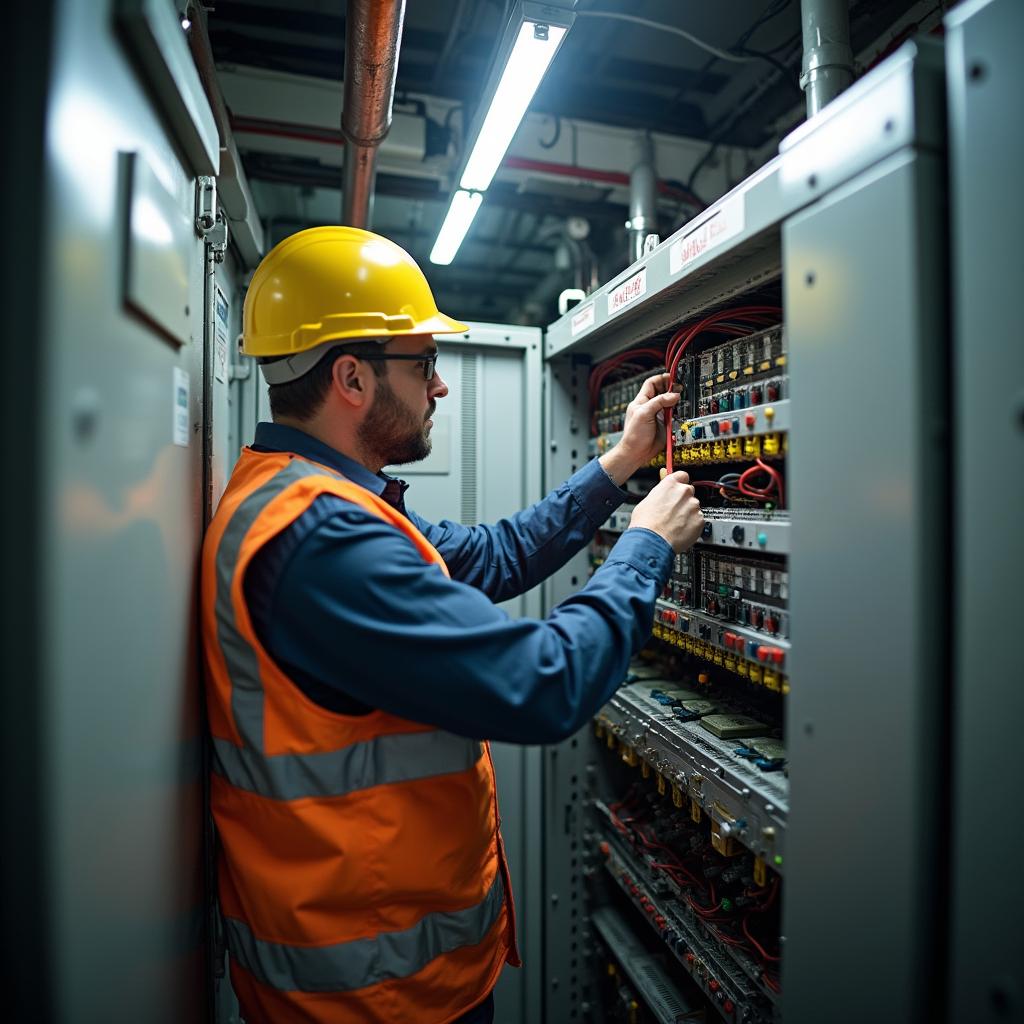

Montaj sırasında pano enerjisinin kesilmesi, işi yapan kişinin elektrik panolarında çalışmaya yetkin olması ve işlemin üretici dokümanına göre yapılması önemlidir. Projenizde standart ya da belgelendirme gerekliliği varsa, ilgili mevzuat ve sigorta şirketinin şartlarını önceden öğrenmek gerekir.

Periyodik kontrol ve bakım

Sistem enerjisiz çalıştığı için bakımı sade görünür, ama ihmal edilmemelidir. Kontrol listesi şunlardan oluşabilir:

• Basınç göstergesi: Düzenli aralıklarla yeşil bölgede olup olmadığına bakın.
• Boru durumu: Ezilme, çatlak, renk değişimi, sıcak noktalarda deformasyon olup olmadığını inceleyin.
• Sabitleme: Kelepçelerin ve bağlantıların gevşemediğini kontrol edin.
• Pano değişiklikleri: Yeni cihaz eklendiyse, kablo güzergâhı değiştiyse boru yerleşimini yeniden değerlendirin.
• Tüp ömrü: Üreticinin belirttiği dolum, hidrostatik test ve değişim periyotlarına uyun.
• Kayıt: Kontrol tarihlerini ve yapılan işlemleri not edin.

Pano termal kamera ile yıllık kontrol edilirken boru yolunun da gözden geçirilmesi pratik bir alışkanlıktır. Bu sayede hem sistemin durumu hem de pano içi sıcak noktalar aynı seferde değerlendirilir.

Sık sorulan sorular

Sistem çalışması için elektrik gerekir mi?

Hayır. Direkt tip sistemde algılama ve boşalma boru ve tüp basıncıyla gerçekleşir; elektrik bağlantısı gerekmez.

Yanlış alarmla boşalma olur mu?

Boru yalnızca aktivasyon sıcaklığına ulaşan bölgede açılır. Pano ortam sıcaklığı doğru değerlendirilirse istenmeyen tetiklenme riski düşer; ancak boru fiziksel olarak zarar görürse de açılabilir, bu yüzden montaj ve sabitleme önemlidir.

Söndürme sonrası ne yapılmalı?

Ortam havalandırılmalı, pano enerjisiz durumda iken içi incelenmeli, hasarlı kablo ve ekipman değiştirilmeli, boru ve tüp yenilenmelidir. Yangının kök nedeni (gevşek bağlantı, aşırı yük vb.) giderilmeden panoyu yeniden devreye almak tekrar yangına davetiye çıkarır.

Mevcut panoya sonradan eklenebilir mi?

Çoğu durumda evet. Sistem küçük ve elektriksiz olduğu için yeni ya da eski panolara monte edilebilir. Yeter ki pano iç hacmi ve içindeki ekipman yerleşimi uygun olsun.

Tek başına yeterli mi?

Pano içi koruma için güçlü bir katmandır, fakat bina yangın güvenliğinin yerini tutmaz. Taşınabilir tüpler, algılama sistemleri, sprinkler ve uygun tahliye planıyla birlikte düşünülmelidir.

Hangi bilgilerle teklif istenir?

Pano ya da kabin ölçüleri, bölme sayısı, içindeki ekipman türü, havalandırma açıklıkları ve ortam sıcaklığı bilgisi, doğru model seçimi için yeterli bir başlangıçtır. Fotoğraf eklemek de güzergâh planlamasını kolaylaştırır.
