Elektrik panoları binanın sessiz kalbidir. Üretim hattını, sunucu odasını, asansörü ya da bir apartmanın ortak alan aydınlatmasını besleyen bu kutular, çoğu zaman yılda bir kez bile açılmaz. Yangın da çoğunlukla bu görünmezlikte başlar. Panonun kapalı gövdesi içinde yükselen sıcaklık fark edilmez, duman dışarı çıkana kadar da kimse müdahale edemez. Bu noktada pano içi söndürme sistemi, yangını daha oluştuğu yerde, panonun içinde algılayıp söndüren çözüm olarak devreye girer. Bu yazıda sistemin ne olduğunu, pano yangınlarının nasıl başladığını, sistemin nasıl çalıştığını ve doğru seçim için nelere bakmanız gerektiğini somut örneklerle ele alacağız.

Pano İçi Söndürme Sistemi Nedir ve Neden Ayrı Bir Çözüm Gerekir?

Pano içi söndürme sistemi, elektrik panosunun gövdesine monte edilen, yangını pano içinde algılayıp söndürücü ajanı doğrudan o hacme bırakan otomatik bir sistemdir. Genellikle ısıya duyarlı bir tüp ya da algılama hattı ile söndürücü madde deposunun birleşiminden oluşur. Elektrik ya da harici bir kumandaya ihtiyaç duymadan çalışan modeller de vardır.

Peki neden odanın tavanındaki sprinkler ya da elde taşınan bir yangın tüpü yeterli değil?

• Kapalı gövde sorunu: Pano kapısı kapalıyken yangın içeride ilerler. Dışarıdaki sprinkler veya gaz tahliyesi, kapalı metal kutunun içine etkili biçimde ulaşamaz.
• Enerjili ekipman riski: Panoya su püskürtmek elektrik çarpması, ikincil kısa devre ve ekipmanın tamamen kullanılamaz hale gelmesi demektir.
• Müdahale gecikmesi: Elle müdahale için yangının fark edilmesi, kapının açılması ve kişinin yaklaşması gerekir. Kapıyı açmak oksijen girişini artırarak alevi büyütebilir.
• Yerel koruma ihtiyacı: Tüm odayı gazla doldurmak, tek bir panodaki sorun için gereğinden büyük ve pahalı bir çözüm olabilir.

Pano içi sistem bu boşluğu kapatır: küçük bir hacim, doğrudan koruma ve insan müdahalesine bağımlı olmayan bir tepki süresi. Ürün seçeneklerini incelemek isterseniz pano içi söndürme sistemi sayfasında teknik detayları bulabilirsiniz.

Elektrik Panolarında Yangın Nasıl Başlar?

Pano yangınlarının büyük kısmı ani bir patlama değil, haftalar veya aylar süren yavaş bir bozulmanın sonucudur. Isınma, yalıtımın zayıflaması, ark oluşumu ve tutuşma. Sık görülen nedenleri üç başlıkta toplayabiliriz.

Gevşek klemens ve bağlantı noktalarında ısınma

Bir kablo ucunun klemense yeterli sıkılıkta bağlanmaması, temas yüzeyini küçültür. Küçülen yüzey direnci artırır, artan direnç de aynı akımda daha fazla ısı demektir. Isı bağlantıyı genleştirip gevşetir, oksitlenme başlar ve döngü kendini besler. Sonuçta kablo yalıtımı erir, çevredeki plastik klemens gövdesi ve kablo kanalı tutuşabilir.

Bu sorunun kaynakları genellikle şunlardır:

• Montaj sırasında tork değerine uyulmadan sıkılan bağlantılar
• Titreşimli ortamlarda (pres, kompresör, jeneratör yakını) zamanla gevşeyen vidalar
• Alüminyum ve bakır iletkenlerin uygun olmayan şekilde birleştirilmesi
• Isıl döngülerle (yük artıp azaldıkça) tekrar tekrar genleşip büzülen bağlantılar

Aşırı yük, kısa devre ve ark oluşumu

Panoya zamanla yeni hatlar eklenir, mevcut devreler daha fazla yük taşır ve baralar ya da kablolar tasarım kapasitesinin sınırında çalışmaya başlar. Koruma elemanları doğru seçilmemişse ya da ayarları değiştirilmişse aşırı yük uzun süre fark edilmeden devam edebilir.

Kısa devrede ise çok yüksek akım çok kısa sürede akar. Koruma elemanı zamanında açmazsa, açsa bile ark enerjisi kontak noktalarını eritebilir. Yalıtım hasarı olan bir kabloda oluşan ark ise sürekli bir ateşleme kaynağı gibi davranır; çevresindeki yalıtım malzemesini, tozu ve plastik parçaları tutuşturabilir.

Toz, nem ve havalandırma sorunları

Üretim tesislerinde metal tozu, tekstilde pamuk lifi, ahşap atölyelerinde talaş; hepsi panoya girebilir. İletken toz yalıtım yüzeylerinde kaçak akım yolu oluşturur, yanıcı toz ise ısınan bir noktada tutuşmaya hazır yakıt görevi görür. Nem ve yoğuşma korozyona yol açarak bağlantı direncini artırır. Havalandırma filtreleri tıkandığında ya da pano içi aşırı doluysa ısı dışarı atılamaz ve komponentler ömrünü hızla tüketir.

Pano Yangınları Neden Hızlı Büyür ve Büyük Hasar Bırakır?

Bir panoda başlayan yangının etkisi, panonun kendi maliyetinden çok daha büyüktür. Bunun birkaç nedeni var:

• Yakıt yoğunluğu: Kablo yalıtımları, plastik klemensler, kanallar ve etiketler küçük bir hacimde bir arada bulunur.
• Duman ve korozif gazlar: PVC gibi malzemeler yanarken oluşan gazlar, yangın söndükten sonra bile komşu ekipmanlarda korozyon yapabilir.
• Enerji kesintisi: Ana dağıtım panosu devre dışı kalırsa tesisin tamamı durur. Üretim kaybı, veri merkezlerinde hizmet kesintisi, soğuk zincirde ürün bozulması gibi dolaylı zararlar doğrudan yangın hasarını aşabilir.
• Yayılma yolları: Kablo kanalları ve şaft boşlukları yangını bir odadan diğerine taşıyabilir.
• Geç fark edilme: Pano odaları genellikle mesai dışında kimsenin bulunmadığı yerlerdedir.

Ayrıca sigorta tarafında da önemli bir konu var: poliçe şartları ve risk değerlendirmeleri, elektrik tesisatındaki koruma önlemlerini dikkate alabilir. Kendi poliçenizin koşullarını sigortacınızla netleştirmenizde fayda var.

Pano İçi Söndürme Sistemi Nasıl Çalışır?

Temel mantık basittir: yangını erken algıla, söndürücü maddeyi doğrudan kaynağa ver, insan müdahalesini bekleme. Uygulamada sistemin çalışma biçimi ürüne göre değişir, ancak ortak adımlar şöyledir.

Otomatik tetikleme ve algılama mantığı

Yaygın yöntemlerden biri, ısıya duyarlı bir polimer tüptür. Tüp pano içinde, ısınma riski olan bölgelerin üzerinden geçirilir ve söndürücü ajanla basınçlıdır. Belirli bir sıcaklığa ulaşıldığında tüpün en zayıf noktası delinir ve ajan tam o noktadan çıkar. Bu, söndürmenin yangının tam kaynağında başlaması anlamına gelir.

Diğer yaklaşımlarda ise şunlar bulunabilir:

• Sıcaklık sensörü ya da duman dedektörü ile elektrikli tetikleme
• Kontrol ünitesi üzerinden alarm ve uzaktan izleme çıkışı
• Tüpün yanı sıra kuru kontak ile bina otomasyonuna sinyal verme

Hangi tetikleme tipinin uygun olduğu; pano boyutuna, enerji beslemesine ve izleme ihtiyacına göre değişir. Doğrudan tetikleme tipi sistemler, enerji kesilse bile çalışabilmesi nedeniyle tercih edilir.

Söndürücü ajan ve elektrik iletmeme özelliği

Enerjili ekipmanda kullanılacak ajanın elektriği iletmemesi, kalıntı bırakmaması ya da minimum kalıntı bırakması gerekir. Piyasada pano uygulamalarında temiz gaz ajanlar ve aerosol bazlı çözümler gibi farklı seçenekler bulunur. Her birinin ürün sertifikası, kullanım hacmi sınırı ve güvenlik verileri farklıdır; bu bilgiler üreticinin teknik dokümanlarından doğrulanmalıdır.

Ajan seçerken şunlara bakın:

• Elektriksel iletkenlik: Enerjili ekipmana uygun olduğu belgelenmiş mi?
• Kalıntı: Söndürme sonrası temizlik ihtiyacı ne kadar?
• Güvenlik: Kapalı hacimde kullanım için insan sağlığı verileri mevcut mu?
• Çevresel özellikler: Yürürlükteki mevzuata uygun mu?

Hangi Panolara Pano İçi Söndürme Sistemi Takılmalı?

Her panoya aynı öncelik verilmez. Risk ve sonuç ağırlığına göre sıralama yapmak mantıklıdır:

Pano türü	Öncelik nedeni
Ana dağıtım ve orta gerilim panoları	Arıza halinde tüm tesis enerjisiz kalır
Motor kontrol merkezleri (MCC)	Yüksek akım, titreşim ve yoğun kablolama
Sunucu ve UPS panoları	Veri ve hizmet sürekliliği
Jeneratör ve transfer panoları	Acil durumda devrede olması gereken sistem
Asansör ve HVAC panoları	Gözetimsiz çalışma, kapalı makine daireleri
Toz ve nemin yüksek olduğu üretim ortamı panoları	Kirlenme kaynaklı ark riski

Ev sahipleri için de mantık aynı: apartman ya da müstakil evin ana panosu çoğu zaman garajda veya bodrumda, yanıcı malzemelerin yakınında bulunur. Küçük hacimli panolar için kompakt çözümler vardır.

Doğru Sistemi Seçerken Dikkat Edilecek Kriterler

1. Pano hacmi: Her sistem belirli bir hacim aralığı için tasarlanmıştır. Pano iç hacmini (en x boy x derinlik) ölçüp üreticinin kapasite tablosuyla karşılaştırın.
2. Pano yapısı: Havalandırma açıklığı, bölmeli yapı ve kapak sızdırmazlığı söndürücü ajanın hacimde kalma süresini etkiler. Bölmeli panolarda her bölme ayrı değerlendirilmelidir.
3. Tetikleme sıcaklığı: Pano normal çalışma sıcaklığının üzerinde, fakat tehlikeli sıcaklığın altında bir eşik gerekir. Yanlış seçim ya sık yanlış tetiklemeye ya da geç müdahaleye neden olur.
4. Belgeler ve standartlar: Ürünün test raporları, CE ve ilgili standart uygunluğu istenmelidir. Beyanlara değil belgelere bakın.
5. Alarm ve izleme: Sistem çalıştığında bunun kime, nasıl bildirileceğini planlayın.
6. Yeniden dolum ve servis: Tetiklendikten sonra tüp veya kartuş değişimi ne kadar sürer, yedek parça bulunur mu?
7. Montaj kolaylığı: Mevcut panoda delik delmeden veya enerjiyi uzun süre kesmeden kurulabiliyor mu?

Yangını Başlamadan Önleyen Bakım ve Denetim Adımları

Söndürme sistemi son savunma hattıdır. İlk hat, yangının hiç başlamamasını sağlayan bakımdır. Pratik bir kontrol listesi:

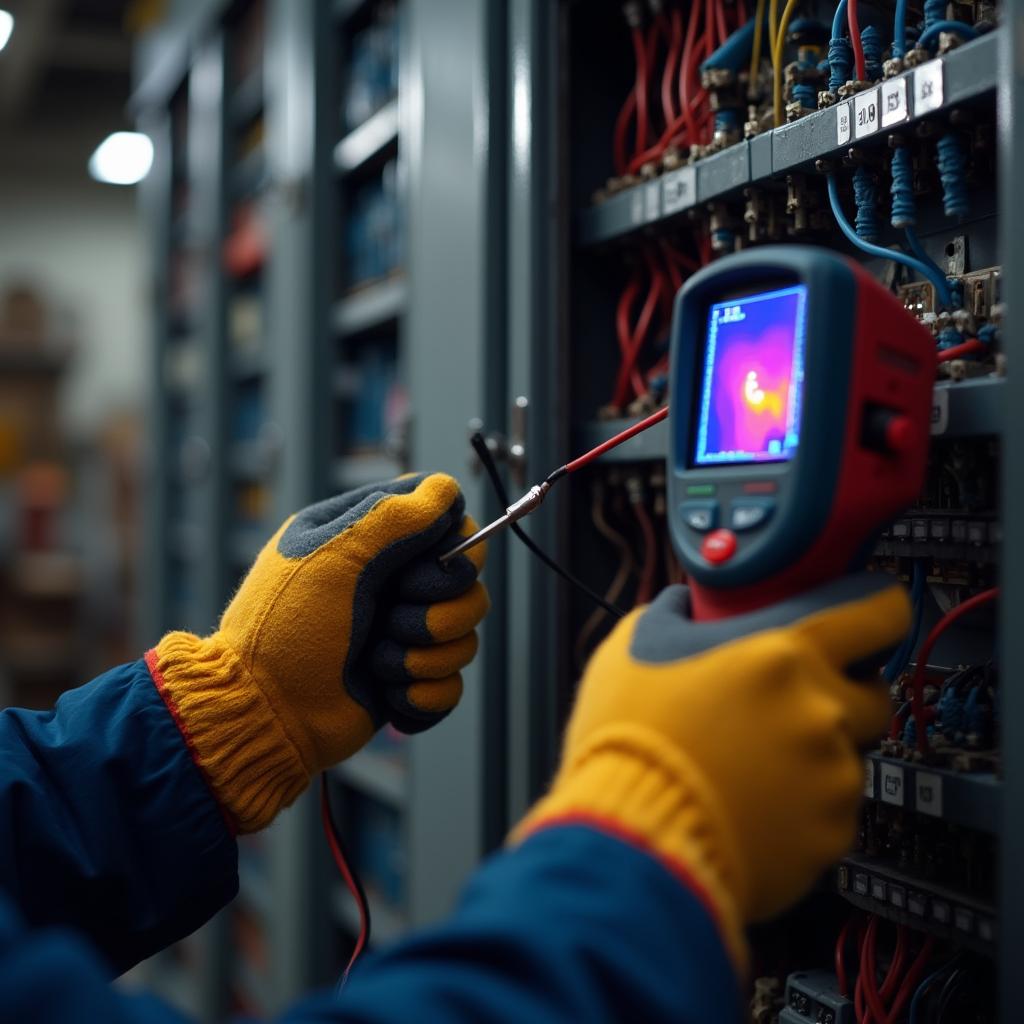

• Termal kamera taraması: Pano yük altındayken yapılan kızılötesi tarama, gözle görülmeyen sıcak noktaları ortaya çıkarır. Bu işlem pano kapağı açılmadan, uygun muayene pencereleriyle de yapılabilir.
• Klemens sıkılık kontrolü: Enerji kesilerek ve yetkili personelce, üretici tork değerlerine göre yapılmalıdır.
• Temizlik: Toz birikimi enerji kesilip uygun yöntemle alınmalı; basınçlı hava toz dağıtabileceği için dikkatli kullanılmalıdır.
• Yük analizi: Panoya sonradan eklenen devreler sonrası toplam akım yeniden hesaplanmalı.
• Koruma elemanı ayarları: Şalter ve röle ayarlarının projeye uygun olduğu doğrulanmalı.
• Havalandırma ve filtre: Fan çalışıyor mu, filtre tıkalı mı?
• Kemirgen ve nem girişi: Kablo giriş deliklerinin sızdırmaz kapatılması.
• Renk değişimi ve koku: Kararmış klemens, erimiş izolasyon ya da yanık kokusu varsa vakit kaybetmeden müdahale edin.

Montaj, Bakım ve Periyodik Kontrol Süreci

Montaj aşaması genellikle şu sırayla ilerler:

1. Pano keşfi: boyutlar, bölmeler, kablo yoğunluğu ve ısınma riski taşıyan noktaların belirlenmesi
2. Uygun sistem ve kapasite seçimi
3. Planlı enerji kesintisi ile ya da güvenli mesafe önlemleriyle montaj
4. Tüp ya da algılama hattının riskli noktaların üzerinden yönlendirilmesi
5. Alarm veya otomasyon bağlantısının yapılması
6. Sistemin devreye alınması ve kayıt altına alınması

Periyodik kontrolde ise üretici önerilerine ve yerel mevzuata uyulmalıdır. Genel olarak şunlar kontrol edilir: tüpte hasar veya sıkışma, basınç göstergesi (varsa), sistem etiketleri ve son kontrol tarihi, pano içinde yapılan değişikliklerin sistem yerleşimini etkileyip etkilemediği. Panoya yeni ekipman eklendiğinde algılama hattının konumu yeniden gözden geçirilmelidir.

Sık Sorulan Sorular ve Sonuç

Pano içi söndürme sistemi elektrik kesintisinde çalışır mı?

Doğrudan ısıyla tetiklenen tüp tipi sistemler elektriğe bağlı değildir. Elektronik algılamalı modellerde ise yedek besleme özelliği ürün teknik belgesinden kontrol edilmelidir.

Sistem yanlışlıkla tetiklenir mi?

Tetikleme sıcaklığı doğru seçildiğinde normal çalışmada tetiklenme beklenmez. Ancak pano içi sıcaklığı yüksek seyrediyorsa, önce ısınmanın nedeni araştırılmalıdır.

Mevcut panoya sonradan takılabilir mi?

Çoğu sistem yeni ve mevcut panolara uygulanabilir. Panonun iç hacmi ve yapısına göre uygunluk keşifle belirlenir.

Sistem yangın tüpünün yerini tutar mı?

Hayır. Pano içi sistem yalnızca o panoyu korur. Bina genelinde yangın tüpleri, algılama ve ihtiyaca göre diğer sistemler yine gerekir.

Tetiklendikten sonra ne yapılır?

Enerji güvenli biçimde kesilir, pano yetkili kişilerce incelenir, yangının nedeni belirlenir ve sistem yeniden kullanıma hazırlanır. Nedeni giderilmeden yeniden enerjilendirmek riskli olur.

Sonuç

Elektrik panosu yangınları çoğunlukla gevşek bağlantı, aşırı yük, ark ve kirlenme gibi önlenebilir nedenlerden doğar; ama kapalı gövde yüzünden geç fark edilir. Düzenli termal tarama, sıkılık kontrolü ve temizlik riski azaltır. Pano içi söndürme sistemi ise bakım sonrasında bile kalan riske karşı, insan müdahalesine ihtiyaç duymadan çalışan bir güvence katmanı ekler. Önceliği kritik panolardan başlatın, pano hacmine ve yapısına uygun sistemi belgeli ürünler arasından seçin ve periyodik kontrolü bir alışkanlığa dönüştürün. Projeniz için uygun çözümü değerlendirmek isterseniz pano içi söndürme sistemi sayfasındaki ürün bilgilerinden başlayabilirsiniz.
